مدل واحد جداسازی گالوانیک GSI127 244-127-000-017-A2-B2

از خط تولید ویبرو-متر®
منبع تغذیه برای سنسورها و تنظیم‌کننده‌های سیگنال با خروجی جریان یا خروجی ولتاژ
جداسازی گالوانیک ۴ kVRMS بین سمت حسگر و سمت مانیتور
۵۰ جداسازی گالوانیک VRMS بین منبع تغذیه و سیگنال خروجی (خروجی شناور)
رد زیاد ولتاژ فریم
تابع تبدیل µA به mV برای انتقال سیگنال جریان در فواصل طولانی‌تر
تابع تبدیل V به V برای انتقال سیگنال ولتاژ در فواصل کوتاه‌تر
دارای گواهینامه Ex برای استفاده در محیط‌های بالقوه انفجاری (مناطق خطرناک)
سازگار با سنسورهای ارتعاش استاندارد صنعتی IEPE (الکترونیک یکپارچه پیزوالکتریک)

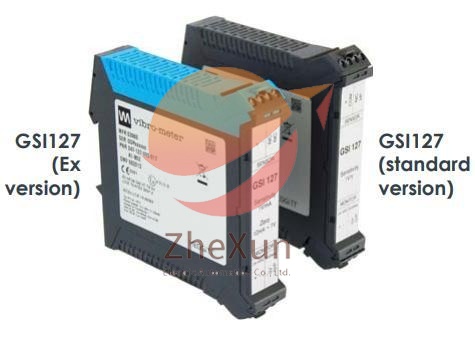

GSI127 یک واحد جداسازی گالوانیک از خط تولید ویبرو-متر® شرکت Meggitt است. این دستگاه برای کار با دستگاه‌های تنظیم سیگنال، تقویت‌کننده‌های بار و قطعات الکترونیکی (متصل یا یکپارچه) مورد استفاده در زنجیره‌های اندازه‌گیری و/یا حسگرهای مختلف ویبرو-متر® طراحی شده است.

واحد جداسازی گالوانیک GSI127 یک واحد همه کاره است که می‌تواند برای انتقال سیگنال‌های AC با فرکانس بالا در فواصل طولانی در زنجیره‌های اندازه‌گیری با استفاده از انتقال سیگنال جریان یا به عنوان یک واحد مانع ایمنی در زنجیره‌های اندازه‌گیری با استفاده از سیگنال ولتاژ مورد استفاده قرار گیرد.
انتقال. به طور کلی، می‌توان از آن برای تغذیه هر سیستم الکترونیکی (سمت حسگر) با مصرف تا ۲۲ میلی‌آمپر استفاده کرد.

GSI127 همچنین مقدار زیادی از ولتاژ فریم را که می‌تواند نویز را به زنجیره اندازه‌گیری وارد کند، رد می‌کند. (ولتاژ فریم نویز زمین و نویز AC که می‌تواند بین بدنه حسگر (زمین حسگر) و سیستم مانیتورینگ (زمین الکترونیکی) رخ دهد.

علاوه بر این، منبع تغذیه داخلی بازطراحی‌شده‌ی آن منجر به سیگنال خروجی شناور می‌شود و نیاز به منبع تغذیه خارجی اضافی مانند APF19x را از بین می‌برد.

GSI127 برای نصب در محیط‌های Ex Zone 2 (nA) هنگام تأمین زنجیره‌های اندازه‌گیری نصب شده در محیط‌های Ex تا Zone 0 ([ia]) دارای گواهینامه است. این واحد همچنین نیاز به موانع زنر خارجی اضافی را در کاربردهای ایمنی ذاتی (Ex i) از بین می‌برد.

محفظه GSI127 دارای کانکتورهای پیچی قابل جدا شدن است که می‌توانند از بدنه اصلی محفظه جدا شوند تا نصب و راه‌اندازی ساده شود. همچنین دارای یک آداپتور نصب DIN-rail است که امکان نصب مستقیم آن را روی ریل DIN فراهم می‌کند.

• دما

دمای کارکرد: 0 تا 70 درجه سانتیگراد (32 تا 158 درجه فارنهایت)
نگهداری: ۴۰- تا ۸۵ درجه سانتیگراد (۴۰- تا ۱۸۵ درجه فارنهایت)

• رطوبت

عملکرد: حداکثر ۹۰٪ بدون چگالش
ذخیره سازی: حداکثر 95٪ بدون چگالش
ارتعاش: پیک ۱ گرم بالاتر از فرکانس رزونانس و پیک ۰.۱۵ میلی‌متر پایین‌تر از آن
شتاب ضربه: حداکثر ۶ جی
انتشار RF - محدودیت در ۱ متر: <60 dBµV/m (شبه پیک) از ۳۰ تا ۲۳۰ مگاهرتز
<67 dBµV/m (شبه پیک) از 230 تا 1000 مگاهرتز

• سیگنال ورودی
• تامین

گزینه‌های سفارش B0x: 20 VDC ±1 VDC
گزینه‌های سفارش B21: 8 میلی‌آمپر ± 0.5 میلی‌آمپر

• امپدانس

گزینه‌های سفارش B0x: ≤30 Ω
گزینه‌های سفارش B21: ≥50 کیلو اهم

• محدوده دینامیکی

گزینه‌های سفارش B0x: 0 تا 20 میلی‌آمپر
گزینه‌های سفارش B21: 0 تا 20 ولت DC

• محافظت در برابر اضافه بار

گزینه‌های سفارش B0x: 26 میلی‌آمپر
گزینه‌های سفارش B21: 22 VDC

• سیگنال خروجی

محدوده دینامیکی ولتاژ خروجی: ۲ تا ۲۰ ولت DC
امپدانس خروجی: 20 اهم، محافظت شده در برابر اتصال کوتاه

• نسبت دفع ولتاژ منبع تغذیه

۱۰ هرتز تا ۴۰۰ هرتز: ≥۶۰ دسی‌بل
۴۰۰ هرتز تا ۱۰۰ کیلوهرتز: ≥۳۰ دسی‌بل

انحراف سیگنال خروجی با دما: ≤2 میلی ولت بر درجه سانتیگراد
رانش حساسیت سیگنال خروجی با دما: ≤50 ppm/°C

وزن: تقریباً ۱۴۰ گرم (۰.۳۱ پوند)
