/IPC704 244-704-000-042-A2-B01-C10-D20-E2-F10000-G0-H0-I0 مدل اصلاح‌کننده سیگنال

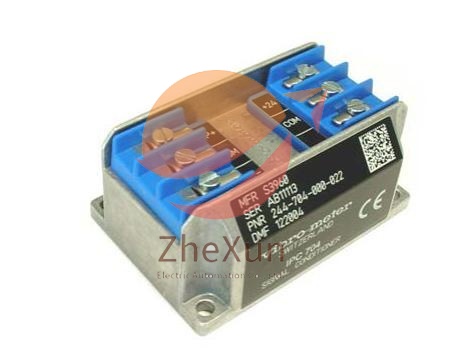

IPC704 244-704-000-042-A2-B01-C10-D20-E2-F10000-G0-H0-I0 مدل اصلاح‌کننده سیگنال

تنظیم‌کننده سیگنال
  • مورد شماره.:

    IPC704 244-704-000-0
  • زمان بین شروع و اتمام فرآیند تولید:

    2-3days
  • orgin محصول:

    Switzerland
  • پرداخت:

    T/T
  • وضعیت:

    new
  • مشخصات کالا

ویژگی‌ها IPC704 244-704-000-042-A2-B01-C10-D20-E2-F10000-G0-H0-I0

از خط تولید Vibro-Meter®
برای شتاب‌سنج‌های پیزوالکتریک CAxxx و حسگرهای فشار دینامیکی CPxxx
فیلترهای بالاگذر و پایین‌گذر قابل تنظیم
محدوده فرکانس: 0.5 هرتز تا 20 کیلوهرتز
انتگرال‌گیر اختیاری برای تولید خروجی سرعت
جریان دو سیمه یا سه سیمه اختیاری انتقال ولتاژ
دارای گواهینامه برای استفاده در محیط‌های مستعد انفجار
طیف وسیعی از گزینه‌های نصب در دسترس است

IPC704 244-704-000-042-A2-B01-C10-D20-E2-F10000-G0-H0-I0 توضیحات


مبدل سیگنال IPC704 سیگنال مبتنی بر بار را از یک مبدل مبتنی بر پیزوالکتریک به سیگنال جریان یا ولتاژ تبدیل می‌کند. این سیگنال جریان یا ولتاژ از طریق یک کابل انتقال استاندارد دو سیمه یا سه سیمه به قطعات الکترونیکی پردازش منتقل می‌شود.
تکنیک مدولاسیون فعلی امکان انتقال تا فاصله ۱ کیلومتر را فراهم می‌کند. برای این پیکربندی به یک واحد جداسازی گالوانیک GSI نیاز است.
مدار الکترونیکی اصلاح‌کننده سیگنال IPC704 در یک محفظه آلومینیومی قالب‌گیری شده قرار گرفته است. اصلاح‌کننده سیگنال دارای تنظیمات قابل تنظیم است.
فیلترهای بالاگذر و پایین‌گذر و یک انتگرال‌گیر اختیاری برای ارائه خروجی سرعت. علاوه بر این، فیلترهای RFI از ورودی و خروجی در برابر تداخل فرکانس رادیویی و سایر تأثیرات الکترومغناطیسی محافظت می‌کنند.

مشخصات IPC704
  • دما
عملکرد: -30 تا +85 درجه سانتیگراد
نگهداری: 40- تا 85+ درجه سانتیگراد
رطوبت: حداکثر ۹۵٪ بدون چگالش.
توجه: برای کار در محیط مرطوب، گزینه سفارش A3 (نسخه گلدانی) باید در نظر گرفته شود.
امتیاز حفاظت: IP40
ارتعاش: حداکثر ۲ گرم بین ۱۰ تا ۵۰۰ هرتز
شتاب ضربه: حداکثر ۱۵ گرم (نیمه سینوسی، مدت زمان ۱۱ میلی‌ثانیه)
ولتاژ: ۱۸ تا ۳۰ ولت DC
جریان: 25 میلی آمپر (حداکثر)
  • انتقال جریان دو سیمه
سیگنال دینامیک: حداکثر ± ۵ میلی‌آمپر پیک
جریان ثابت: ۱۲ میلی‌آمپر ± ۰.۵ میلی‌آمپر
اتصال الکتریکی: +24 ولت = "+"، COM = "-"
حساسیت خروجی: به اطلاعات سفارش در صفحه ۱۲ مراجعه کنید
حداکثر محدوده دینامیکی: حساسیت پیک / خروجی ۵ میلی‌آمپر
  • انتقال ولتاژ سه سیمه
سیگنال دینامیک: حداکثر ± ۵ ولت پیک
ولتاژ ثابت: ۷.۵ ولت ± ۰.۲ ولت
حساسیت خروجی: به اطلاعات سفارش در صفحه ۱۲ مراجعه کنید
امپدانس خروجی: ۷۵۰ اهم (پیکربندی ۳ سیمه)
حداکثر محدوده دینامیکی: حساسیت پیک / خروجی ۵ ولت

دانلود دیتاشیت IPC704 دی
